光纤复合相线中间接头盒

安装手册

（HNHL-35kV/110kV型）

一)  产品概况

     1.1 本手册适用本厂生产——HNHL-35kV/110kV型光纤复合相线终端头盒的安装使用。本接头盒适用于光纤复合相线中间接头的保护。该产品可为光纤复合相线提供光学,电气，密封和机械强度的保护。

     1.2技术参数

    1.3主要部件及配件

二）施工安装必备器具

2.1辅助材料

2.2 专用工具

2.3 通用工具

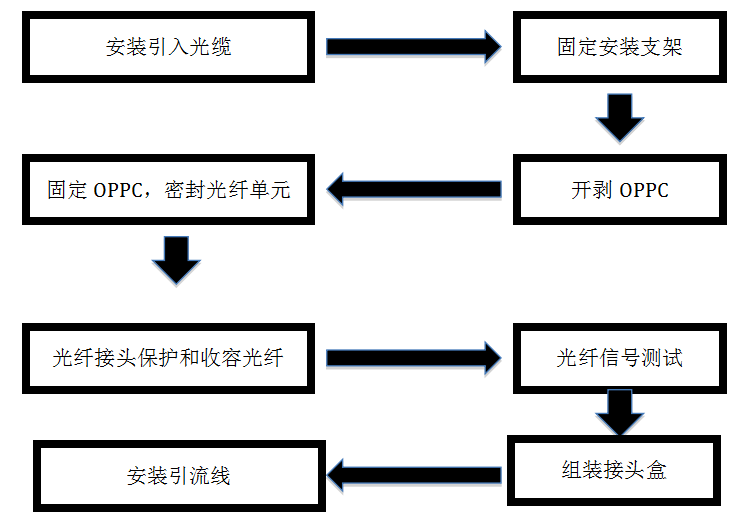

三）安装流程

四）安装接头盒施工步骤

4.1   引入光缆的安装：

4.1.1 开剥引入光缆外护套，露出光纤PBT管。光纤PBT管的长度需保证能通过空心绝缘子穿到上盒体进行光纤接待。（10kV电压等级的建议光纤PBT管露出长度为1.5m, 35kV电压等级的建议光纤PBT管露出长度为2m)

4.1.2 将橡胶垫，垫片，螺母依次与引入缆夹具配合。

4.1.3 将引入缆穿进缆孔，选取适当的位置，将引入光缆放固定在“固定支架”上，用固定夹具固定好引入光缆。

4.1.4 将密封锥套在引入缆上，并用小压环将其压紧。

4.1.5 先将光纤护套管通过穿进空心绝缘子。

4.1.6 将接头盒固定底板处的密封圈安装到位。

4.2 固定支架的安装

4.3 上接头盒的安装：

（1）开剥OPPC缆并分层，露出OPPC内层30mm，并用扎带裹一层，防止松股，光纤单元1.5m。

（2）在距OPPC内层切断面约70mm处用钢管割刀切断钢管。剥去光纤单元钢管，用丙酮擦拭表层的油膏。

          （3）将橡胶垫，垫片，螺母依次与引管配合。

          （4）将OPPC缆穿进缆孔，把OPPC线夹拧紧到引管上，用夹片与线夹固定好OPPC缆。

          （5）将密封锥椎体与钢管单元配合。

          （6）将小压环固定在引管上，大压环固定在盒体底部。

          （7）在不锈钢管内外分别穿上内衬管和光纤保护导管，安装盘纤板，把盘纤板固定在支撑螺钉上。

          （8）把光纤预先盘在盘纤板里，选取适当的位置，将保护导管用扎带固定好。

          （9）将光纤保护导管引到光纤盘线板上，用熔接机进行光纤熔接，并用光纤热缩管保护光纤接头，将光纤接头安放到盘纤板上，用海绵压住光纤接头，盖好盘纤板盖。

          （10）将接头盒盒体上盖处的密封垫安装到位。

          （11）盖好上盖。
